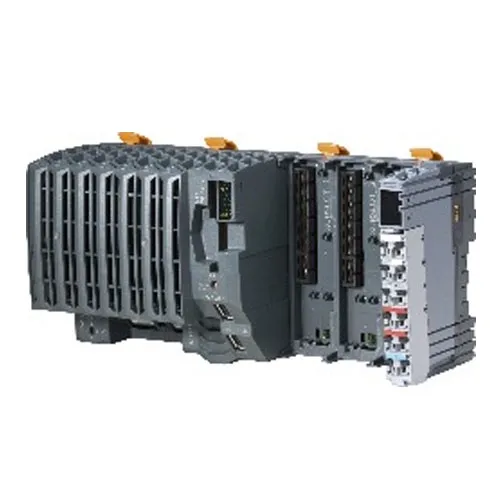

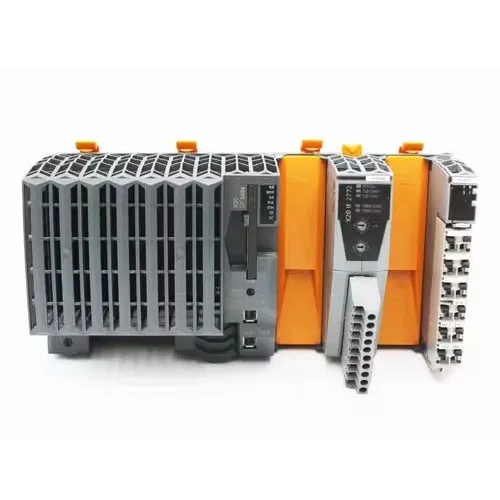

B&R X20CP3484 X20 System Celeron PLC CPU

Model:
X20CP3484
Brand:
B&R
Type:
Szabványos X20 rendszerű ipari PLC vezérlő
Warranty:
100% Új eredeti
Shipping:
Gyors globális szállítás a FedEx és a DHL Express segítségével

Műszaki adatokRövid leírásInterfészek1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x X2X LinkRendszer modulCPUÁltalános információkB&R azonosító kód0x23A6HűtésVentilátor nélküliÁllapotjelzőkCPU funkció, t&......

Kérdés küldése

termékleírás

Rövid leírás

Interfészek	1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x X2X Link
Rendszer modul	CPU

Általános információk

B&R azonosító kód	0x23A6
Hűtés	Ventilátor nélküli
Állapotjelzők	CPU funkció, túlmelegedés, Ethernet, POWERLINK, CompactFlash, akkumulátor
Diagnosztika
Akkumulátor	Igen, LED állapotjelzővel és szoftverrel
CPU funkció	Igen, LED állapotjelzővel
CompactFlash	Igen, LED állapotjelzővel
Ethernet	Igen, LED állapotjelzővel
POWERLINK	Igen, LED állapotjelzővel
Túlmelegedés	Igen, LED állapotjelzővel
Diagnosztika - Ventilátor	-
Támogatás
ACOPOS támogatás	Igen
Vizuális komponensek támogatása	Igen
Energiafogyasztás memóriakártya, interfész modul és USB nélkül	10,5 W
Az X2X Link és az I/O tápegység belső energiafogyasztása
Busz	1,42 W
Belső I/O	0,6 W
A működtetők által okozott további teljesítményveszteség (ellenállás) [W]	-
Elektromos szigetelés
IF1 - IF2	Igen
IF1 - IF3	Igen
IF1 - IF4	Nem
IF1 - IF5	Nem
IF1 - IF6	Igen
IF2 - IF4	Igen
IF2 - IF5	Igen
IF3 - IF4	Igen
IF3 - IF5	Igen
IF4 - IF5	Nem
IF4 - IF6	Igen
IF5 - IF6	Igen
PLC - IF1	Nem
PLC - IF2	Igen
PLC - IF3	Igen
PLC - IF4	Nem
PLC - IF5	Nem
PLC - IF6	Igen
Tanúsítványok
CE	Igen
UKCA	Igen
ATEX	2. zóna, II 3G Ex nA nC IIA T5 Gc IP20, Ta (lásd X20 felhasználói kézikönyv) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Ipari vezérlőberendezések
HazLoc	cCSAus 244665 Folyamatirányító berendezések veszélyes helyekre I. osztály, 2. osztály, ABCD, T5 csoportok
DNV	Hőmérséklet:B(0-55°C) Nedvesség:B(akár 100%) Rezgés:B(4 g) EMC:B(híd és nyitott fedélzet)
CCS	Igen
LR	ENV1
KR	Igen
ABS	Igen
BV	EC33B Hőmérséklet: 5 - 55°C Rezgés: 4 g EMC: Híd és nyitott fedélzet
KC	Igen

CPU és X2X Link tápegység

Bemeneti feszültség	24 VDC -15% / +20%
Bemeneti áram	Max. 2,2 A
Biztosíték	Integrált, nem cserélhető
Fordított polaritás elleni védelem	Igen

X2X Link tápegység kimenet

Névleges kimeneti teljesítmény	7 W
Párhuzamos kapcsolat	Igen
Redundáns működés	Igen

Bemeneti I/O tápegység

Bemeneti feszültség	24 VDC -15% / +20%
Biztosíték	Szükséges vonali biztosíték: max. 10 A, lassú fújás

Kimeneti I/O tápegység

Névleges kimeneti feszültség	24 VDC
Megengedett érintkező terhelés	10 A

Tápellátás - Általános információk

Állapotjelzők	Túlterhelés, üzemállapot, modulállapot, RS232 adatátvitel
Diagnosztika
RS232 adatátvitel	Igen, LED állapotjelzővel
Modul futtatása/hiba	Igen, LED állapotjelzővel és szoftverrel
Túlterhelés	Igen, LED állapotjelzővel és szoftverrel
Elektromos szigetelés
I/O táp - I/O tápegység	Nem
CPU/X2X Link tápegység - CPU/X2X Link tápegység	Igen

Vezérlő

CompactFlash slot	1
Valós idejű óra	Nem illékony, 1 s felbontás, -20-20 ppm pontosság 25°C-on
FPU	Igen
Processzor
Írja be	Celeron 266 (kompatibilis)
L2 gyorsítótár	-
L1 gyorsítótár az adatokhoz és a programkódhoz	2x 16 kB
Integrált I/O processzor	I/O adatpontokat dolgoz fel a háttérben
Moduláris interfész nyílások	3
Remanens változók	Max. 64 kB
Legrövidebb feladatosztály ciklusidő	800 µs
Tipikus oktatási ciklusidő	0,007 µs
Adatpufferelés
Akkumulátor felügyelet	Igen
Lítium akkumulátor	Legalább 3 év
Normál memória
RAM	32 MB SDRAM
Felhasználói RAM	1 MB SRAM

Interfészek

Interfész IF1
Írja be	RS232
Változat	Csatlakozás 12 tűs TB12 sorkapcson keresztül
Átviteli sebesség	Max. 115,2 kbit/s
Interfész IF2
Írja be	Ethernet
Változat	Árnyékolt RJ45
Vonal hossza	Max. 100 m 2 állomás között (szakasz hossza)
Átviteli sebesség	10/100 Mbit/s
Interfész IF3
Terepi busz	POWERLINK V1/V2
Írja be	100BASE-T (ANSI/IEEE 802.3)
Változat	Árnyékolt RJ45
Vonal hossza	Max. 100 m 2 állomás között (szakasz hossza)
Átviteli sebesség	100 Mbit/s
Interfész IF4
Írja be	USB 1.1
Változat	A típusú
Max. kimeneti áram	0,5 A
Interfész IF5
Írja be	USB 1.1
Változat	A típusú
Max. kimeneti áram	0,5 A
Interfész IF6
Írja be	X2X Link mester
Mennyiség	1

Üzemeltetési feltételek

Szerelési irány
Vízszintes	Igen
Függőleges	Igen
Telepítési magasság tengerszint felett
0-tól 2000 m-ig	Nincs korlátozás
>2000 m	A környezeti hőmérséklet 0,5°C-os csökkentése 100 m-enként
Védettségi fok az EN 60529 szerint	IP20

Környezeti feltételek

Hőmérséklet
Művelet
Vízszintes szerelési irány	0-55°C
Függőleges szerelési tájolás	0-50°C
Leértékelés	-
Tárolás	-25-70°C
Szállítás	-25-70°C
Relatív páratartalom
Művelet	5-95%, nem kondenzál
Tárolás	5-95%, nem kondenzál
Szállítás	5-95%, nem kondenzál

Mechanikai tulajdonságok

Jegyzet	Az alkalmazásmemóriát (CompactFlash) külön rendelje meg Tartalék akkumulátor a csomagban X20 végfedő lemez (jobbra) a szállítmány része A 12 tűs X20 sorkapocs a szállítás részét képezi Az interfész modulok nyílásfedelét a szállítás tartalmazza
Méretek
Szélesség	200 mm
Magasság	99 mm
Mélység	85 mm

Anyagszám:

X20CP3484

Leírás:

Intel Celeron 266 Performance további I/O processzorral
Ethernet, POWERLINK és USB beépített
3 nyílás a moduláris interfész bővítéshez
CompactFlash cserélhető alkalmazásmemóriaként
Fanmentes
Rendkívül kompakt

Az X20CP3484 a legkisebb Celeron alapú CPU az X20 rendszerhez. A legrövidebb, 800 µs-os ciklusideje azonban még mindig mutatja az erejét. Az alaptulajdonságok megegyeznek a nagyobb típusokéval.

Az Ethernet és az USB be van építve. Ezenkívül a CPU POWERLINK kapcsolattal rendelkezik a valós idejű kommunikációhoz. Három többcélú bővítőhely is található további interfészmodulokhoz.

Az X20CP3484 és X20CP3484-1 CPU-modellek csak az SDRAM méretében térnek el egymástól.
