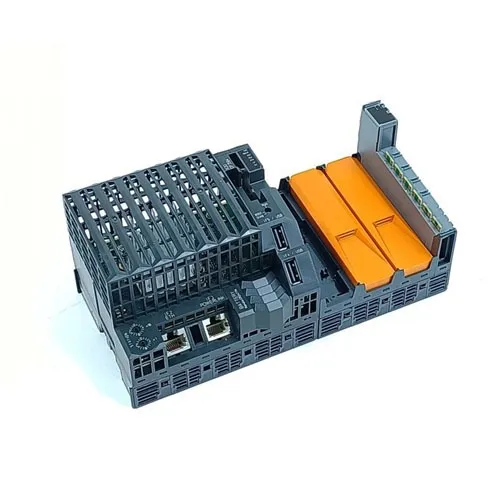

B&R X20CP3584 X20 rendszer 3-slot Atom PLC vezérlő

Model:
X20CP3584
Brand:
B&R
Type:
Nagy teljesítményű X20 ipari PLC vezérlő
Warranty:
100% Új eredeti
Shipping:
Gyors globális szállítás a FedEx és a DHL Express segítségével

Rövid leírásInterfészek1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x X2X LinkRendszer modulVezérlőÁltalános információkB&R azonosító kód0xC3ADHűtésVentilátor nélküliÁllapotjelzőkCPU funkció, Ether......

Kérdés küldése

termékleírás

Rövid leírás

Interfészek	1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x X2X Link
Rendszer modul	Vezérlő

Általános információk

B&R azonosító kód	0xC3AD
Hűtés	Ventilátor nélküli
Állapotjelzők	CPU funkció, Ethernet, POWERLINK, CompactFlash, akkumulátor
Diagnosztika
Akkumulátor	Igen, LED állapotjelzővel és szoftverrel
CPU funkció	Igen, LED állapotjelzővel
CompactFlash	Igen, LED állapotjelzővel
Ethernet	Igen, LED állapotjelzővel
POWERLINK	Igen, LED állapotjelzővel
Hőmérséklet	Igen, szoftverregiszter használatával
Támogatás
Vezérlő redundancia	Igen
Tárolás egészségügyi adatok támogatása	Igen
ACOPOS támogatás	Igen
Vizuális komponensek támogatása	Igen
Energiafogyasztás interfész modul és USB nélkül	8,6 W
Energiafogyasztás X2X Link tápegységhez	1.42 W
Energiafogyasztás
Belső I/O	0,6 W
A működtetők által okozott további teljesítményveszteség (ellenállás) [W]	-
Tanúsítványok
CE	Igen
UKCA	Igen
CRA (Cyber Resilience Act)	Az értékelés folyamatban van
ATEX	2. zóna, II 3G Ex nA nC IIA T5 Gc IP20, Ta (lásd X20 felhasználói kézikönyv) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Ipari vezérlőberendezések
HazLoc	cCSAus 244665 Folyamatirányító berendezések veszélyes helyekre I. osztály, 2. osztály, ABCD, T5 csoportok
DNV	Hőmérséklet:B(0-55°C) Nedvesség:B(akár 100%) Rezgés:B(4 g) EMC:B(híd és nyitott fedélzet)
CCS	Igen
LR	ENV1
KR	Igen
ABS	Igen
BV	EC33B Hőmérséklet: 5 - 55°C Rezgés: 4 g EMC: Híd és nyitott fedélzet
KC	Igen

CPU és X2X Link tápegység

Bemeneti feszültség	24 VDC -15% / +20%
Bemeneti áram	Max. 1,5 A
Biztosíték	Integrált, nem cserélhető
Fordított polaritás elleni védelem	Igen

X2X Link tápegység kimenet

Névleges kimeneti teljesítmény	7 W
Párhuzamos kapcsolat	Igen
Redundáns működés	Igen

Bemeneti I/O tápegység

Bemeneti feszültség	24 VDC -15% / +20%
Biztosíték	Szükséges vonali biztosíték: max. 10 A, lassú fújás

Kimeneti I/O tápegység

Névleges kimeneti feszültség	24 VDC
Megengedett érintkező terhelés	10 A

Tápellátás - Általános információk

Állapotjelzők	Túlterhelés, üzemállapot, modulállapot, RS232 adatátvitel
Diagnosztika
RS232 adatátvitel	Igen, LED állapotjelzővel
Modul futtatása/hiba	Igen, LED állapotjelzővel és szoftverrel
Túlterhelés	Igen, LED állapotjelzővel és szoftverrel
Elektromos szigetelés
I/O táp - I/O tápegység	Nem
CPU/X2X Link tápegység - CPU/X2X Link tápegység	Igen

Vezérlő

CompactFlash slot	1
Valós idejű óra	Nem illékony, 1 s felbontás, -10-10 ppm pontosság 25°C-on
FPU	Igen
Processzor
Írja be	Atom E620T
Órajel frekvencia	0,6 GHz
L1 gyorsítótár
Adatkód	24 kB
Programkód	32 kB
L2 gyorsítótár	512 kB
Integrált I/O processzor	I/O adatpontokat dolgoz fel a háttérben
Moduláris interfész nyílások	3
Remanens változók	Max. 256 kB
Legrövidebb feladatosztály ciklusidő	400 µs
Tipikus oktatási ciklusidő	0,0075 µs
Adatpufferelés
Akkumulátor felügyelet	Igen
Lítium akkumulátor	Min. 2 év 23°C környezeti hőmérsékleten
Normál memória
RAM	256 MB DDR2 SDRAM
Felhasználói RAM	1 MB SRAM

Interfészek

Interfész IF1
Jel	RS232
Változat	Csatlakozás 12 tűs X20TB12 sorkapcson keresztül
Max. távolság	900 m
Átviteli sebesség	Max. 115,2 kbit/s
Interfész IF2
Jel	Ethernet
Változat	1x RJ45 árnyékolt
Vonal hossza	Max. 100 m 2 állomás között (szakasz hossza)
Átviteli sebesség	10/100/1000 Mbit/s
Átruházás
Fizikai réteg	10BASE-T/100BASE-TX/1000BASE-T
Félduplex	Igen
Full-duplex	Igen
Öntárgyalás	Igen
Auto-MDI/MDIX	Igen
Interfész IF3
Terepi busz	POWERLINK (V1/V2) kezelő vagy vezérelt csomópont
Írja be	4. típus
Változat	1x RJ45 árnyékolt
Vonal hossza	Max. 100 m 2 állomás között (szakasz hossza)
Átviteli sebesség	100 Mbit/s
Átruházás
Fizikai réteg	100BASE-TX
Félduplex	Igen
Full-duplex	POWERLINK mód: Nem / Ethernet mód: Igen
Öntárgyalás	Igen
Auto-MDI/MDIX	Igen
Interfész IF4
Írja be	USB 1.1/2.0
Változat	A típusú
Max. kimeneti áram	0,5 A
Interfész IF5
Írja be	USB 1.1/2.0
Változat	A típusú
Max. kimeneti áram	0,5 A
Interfész IF6
Terepi busz	X2X Link mester

Elektromos tulajdonságok

Elektromos szigetelés	Az Ethernet (IF2), POWERLINK (IF3) és X2X (IF6) egymástól, más interfészektől és PLC-től elkülönítve

Üzemeltetési feltételek

Szerelési irány
Vízszintes	Igen
Függőleges	Igen
Telepítési magasság tengerszint felett
0-tól 2000 m-ig	Nincs korlátozás
>2000 m	A környezeti hőmérséklet 0,5°C-os csökkentése 100 m-enként
Védettségi fok az EN 60529 szerint	IP20

Környezeti feltételek

Hőmérséklet
Művelet
Vízszintes szerelési irány	-25-60°C
Függőleges szerelési tájolás	-25-50°C
Leértékelés	Lásd a "Derating" részt.
Tárolás	-40-85°C
Szállítás	-40-85°C
Relatív páratartalom
Művelet	5-95%, nem kondenzál
Tárolás	5-95%, nem kondenzál
Szállítás	5-95%, nem kondenzál

Mechanikai tulajdonságok

Jegyzet	Az alkalmazásmemóriát (CompactFlash) külön rendelje meg Tartalék akkumulátor a csomagban X20 végfedő lemez (jobbra) a szállítmány része A 12 tűs X20 sorkapocs a szállítás részét képezi Az interfész modulok nyílásfedelét a szállítás tartalmazza
Méretek
Szélesség	200 mm
Magasság	99 mm
Mélység	85 mm
Súly	470 g

Anyagszám:

X20CP3584

Leírás:

Intel Atom 600 MHz processzor egy további I/O processzorral
Beépített Ethernet, POWERLINK lekérdezési válaszláncolással és USB-vel
3 nyílás a moduláris interfész bővítéshez
CompactFlash cserélhető alkalmazásmemóriaként
256 MB DDR2-SDRAM
Vezérlő redundancia lehetséges
Ventilátor nélküli

Az X20CP3585 vezérlő egy Atom processzoron alapul, amelynek órajele van0,6 GHzés felszerelt256 MBDDR2 SDRAM.

Az USB, az Ethernet, a POWERLINK és a cserélhető CompactFlash mind alapfunkciók. A Gigabit Ethernet interfész alapszolgáltatás. A még nagyobb valós idejű hálózati teljesítmény érdekében a beépített POWERLINK interfész támogatja a lekérdezési válaszláncolási módot (PRC).

A vezérlő 3 foglalattal rendelkezik az X20 kommunikációs modulokhoz. Különféle busz- és hálózati rendszerek könnyen integrálhatók az X20 rendszerbe kommunikációs modulok segítségével
